| 技術參數 |

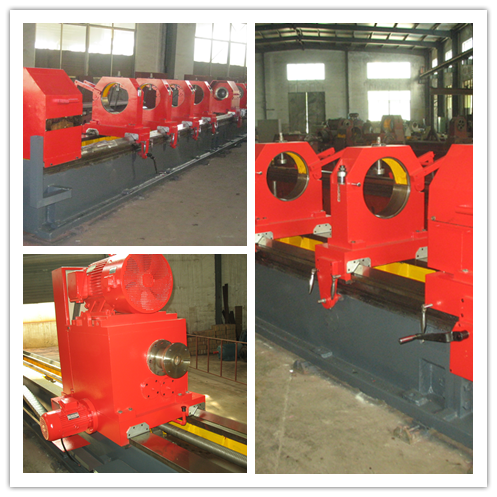

深孔拉鏜床是專門加工圓柱形的深孔設備，是由鏜桿拉著鏜刀在工件內做切削運動，分為刀具旋轉和工件旋轉兩種工作形式。與推鏜的區(qū)別是：
1. 工件的兩端不用加工錐面；
2. 再加工工件內孔的直線度好。
他有兩種授油形式，粗鏜時，授油器授油；組合鏜時，在床頭箱主軸授油。機床床身剛性強，精度保持性好，主軸轉速范圍廣，進給系統(tǒng)采用伺服電機驅動，儀表顯示、安全可靠。
可按用戶要求設計各種規(guī)格、各種形式的產品。
二、 機床的主要技術規(guī)格及性能參數
|
主要技術參數 |
單 位 |
參數 |
|
鏜孔直徑范圍 |
mm |
60-200 |
|
鏜孔最大深度 |
mm |
1000-10000 |
|
工件夾持直徑范圍 |
mm |
200-350 |
|
主軸中心高 |
mm |
350 |
|
床頭箱主軸孔徑 |
mm |
75 |
|
主軸前端錐孔 |
mm |
85mm1:20 |
|
主軸變速范圍 |
r/min |
61-500r/min 12種 |
|
進給速度范圍（無級） |
mm/min |
5-120 無級 |
|
托板快速移動速度 |
m/min |
2 |
|
主電機功率 |
Kw |
22 |
|
托板快速電機功率 |
Kw |
3 |
|
進給電機功率 |
kW |
4.7 伺服電機 |
|
|
